進口氣動球閥產品概述

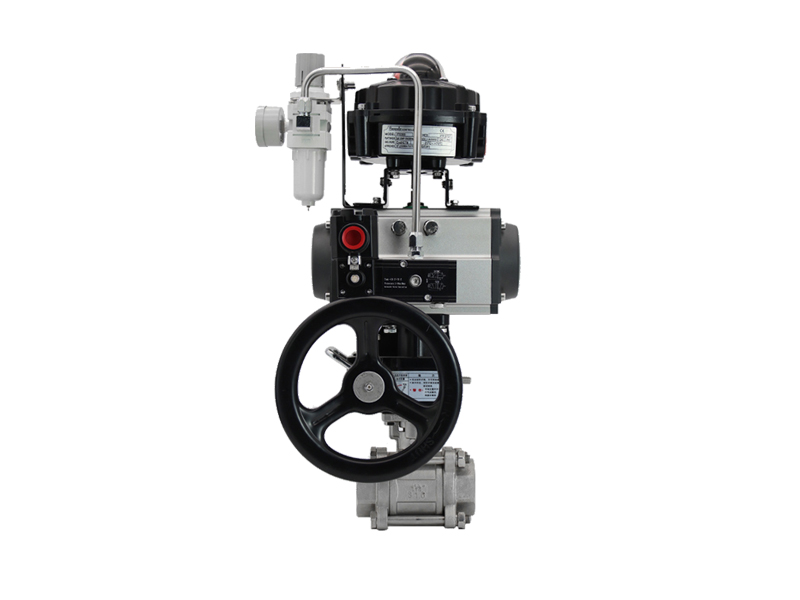

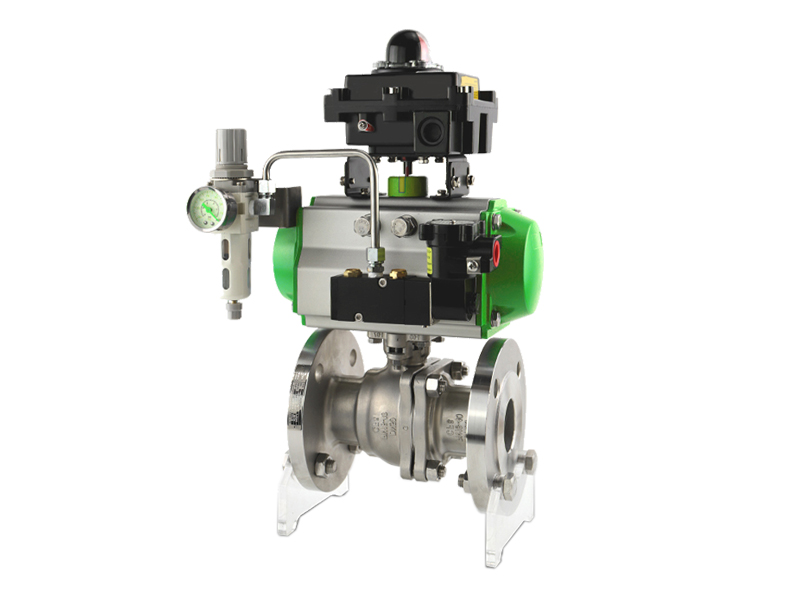

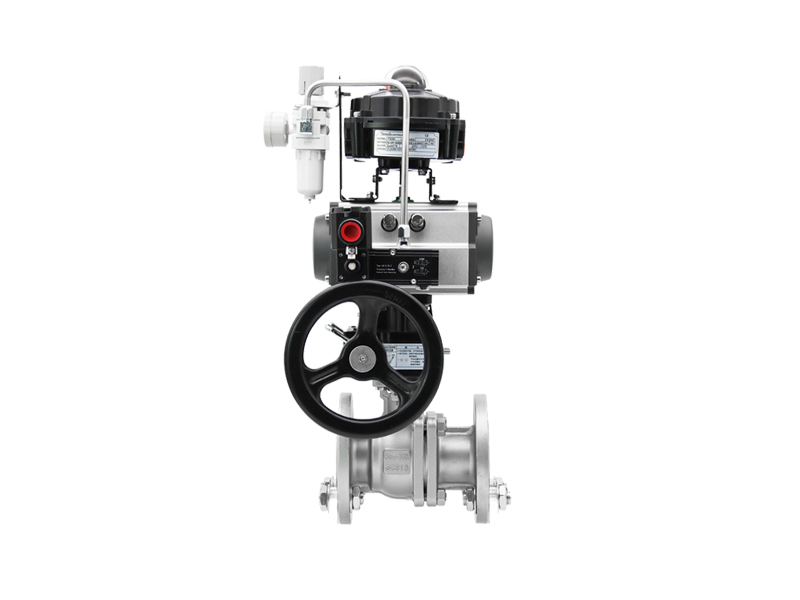

美國依洛克YLOK進口氣動球閥采用高精度氣動執行器及精鑄球閥組成，氣動閥是球閥配上氣動執行器，氣動執行器的執行速度相對較快， 最快的開關速度0.05秒/次，所以通常也叫氣動快速切斷球閥。氣動球閥通常配置各種附件，比如電磁閥、氣源處理三聯件、限位開關、 定位器、控制箱等，以實現就地控制和遠距離集中控制，在控制室里就可以控制閥門的開關，不需要跑到現場或者高空和危險地帶來手動 控制,在很大程度上節約了人力資源以及時間和安全性。

進口氣動球閥選型參數

產品名稱： 進口氣動球閥

產品型號： YBV-6G

公稱通徑： DN15～DN400

結構形式： 球形

公稱壓力： 1.6Mpa～32.0Mpa

連接方式： 法蘭、對夾、螺紋、焊接

適用溫度： ≤550oC

驅動方式： 氣動（可佩帶手操）

閥體材質： 鑄鋼、不銹鋼

制造標準： 國標GB、德國DIN、美國API、ANSI

適用介質： 水、油、氣體、液體

品牌名稱： 美國依洛克YLOK

進口氣動球閥產品說明

美國依洛克YLOK進口氣動球閥采用高精度氣動執行器及精鑄球閥組成。主要分為氣動軟密封球閥（≤200°）及氣動硬密封球閥（≤550°）兩大類。氣動球閥具 有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。氣動球閥可配行程限位開關、電磁 閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動法蘭球閥特別適合于介質是粘稠、含顆 粒、纖維性質的場合。氣動球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中 控制或就地控制。

進口氣動球閥產品特點

（1）流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。

（2）止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。

（3）閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。

（4）閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。

（5）由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。 （

6）下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

進口氣動球閥技術參數

公稱通徑：DN(mm) 15-200

公稱壓力(MPa) ： PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB

允許壓差(MPa) ：≤公稱壓力

密封填料：V型聚四氟乙烯填料、柔性石墨填料等

流量特性：近似快開型

動作范圍：0～90°

泄露量Q：按GB/T4213-92，小于額定KV0.01%

可調范圍：250：1 350：1

配置執行機構：可配GT、SR、ST、AT、AW等系列氣動執行機構

控制方式：開關型(開關兩位控制)、調節型(4～20mA控制)：

進口氣動球閥執行器參數：

執行器型：號：GT、AT、AR、AW系列單雙作用氣動執行器：

供氣壓力：0.4～0.7MPa：

氣源接口：G1/4"、G1/8"、G3/8"、G1/2"：

環境溫度：-30～+70℃：

作用形式：單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)：雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣：開式(K)--：失氣時閥位保持(FL)：

可配附件：定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
